Descrição

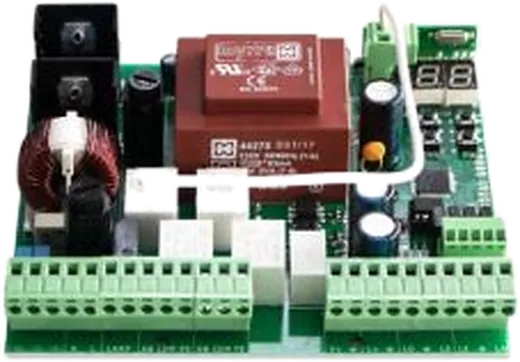

Resumo. A MC52 é uma central eletrónica monofásica com recetor rádio incorporado, desenvolvida para a automatização de portões de batente com dois motores a 110V/230V. Dispõe de display, autoteste de segurança e diversas funções programáveis.
Principais vantagens
- Controlo de dois motores com atraso de folhas na abertura e no fecho
- Recetor rádio incorporado a 433,92 MHz (Rolling Code)
- Display para programação e diagnóstico
- Autoteste de segurança das fotocélulas
- Arranque suave, travão eletrónico e golpe de aríete configuráveis
- Preparada para módulo Mconnect LINK (atualização de firmware)
Aplicações
- Portões de batente de duas folhas
- Portões de batente de uma folha (modo pedonal)
- Instalações residenciais e comerciais
Compatibilidade
Compatível com dois motores de batente monofásicos 110V/230V (até 500W por motor). Recetor 433,92 MHz para comandos Rolling Code. Saída para fechadura elétrica 12/24Vdc. Compatível com Mconnect LINK para atualização e gestão.
Conteúdo da embalagem
- 1 central eletrónica MC52
- Caixa de proteção
- Manual do utilizador/instalador
Características técnicas
| Campo | Valor |
| Alimentação | 110Vac 60Hz / 230Vac 50-60Hz |
| Saída para cada motor | 500W máx. |
| Saída para pirilampo | 500W máx. |
| Saída para pirilampo RGB | 24Vdc 100mA máx. |
| Saída para fechadura elétrica | 12/24Vdc 15W (impulso 50ms) |
| Saída para acessórios auxiliares | 24Vdc 8W máx. |
| Segurança e comandos em BT | 24Vdc |
| Temperatura de funcionamento | -25ºC a +55ºC |
| Recetor rádio incorporado | 433,92 MHz |
| Transmissores | OP Rolling Code |
| Capacidade de memória | 100 (abertura total) + 100 (abertura pedonal) |
| Fusíveis | 63mA e 8A |
| Dimensões da central | 125mm x 140mm |
Funcionalidades
- Programação por menus P e E com display
- Autoteste de fotocélulas e configuração de segurança (inverte/pára)
- Arranque suave (soft start) e velocidade de abrandamento ajustável
- Travão eletrónico e golpe de aríete de abertura/fecho
- Modos automático, passo a passo e condomínio
- Função Follow me e luz de cortesia
- Atraso de folhas e tempo de curso pedonal
- Programação de comandos à distância e contador de manobras
- Preparada para Mconnect LINK
Instalação e utilização
Instala-se em local protegido de líquidos e poeiras, com os cabos a entrar pela parte inferior. Ligam-se os dois motores (o Motor 1 abre primeiro e o Motor 2 fecha primeiro), fotocélulas, botoneiras e antena conforme o esquema, removendo o shunt antes de ligar as fotocélulas em LE. Faz-se a programação do curso (menu P0), ajustes de força e abrandamento, e programam-se os comandos. Diagnóstico assistido por display e LEDs.
Acessórios compatíveis (disponíveis na nossa loja)
- Comandos FALK, MX95N, MC76
- Recetores MR5 (bicanal) e MR17 (monocanal)
- Jogo de fotocélulas MF30
- Bateria de backup MBAT26V2000
- Kit solar APOLO KIT
- Módulos Mconnect (LINK, BRIDGE, DUAL SWITCH)
